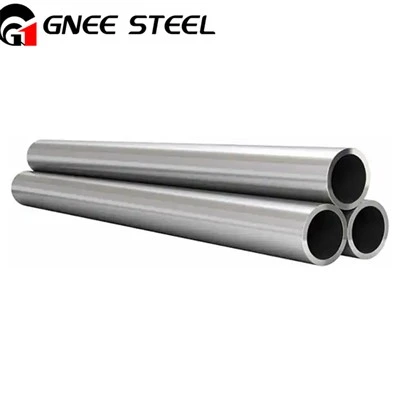

En 10217-7 1.4301, 1.4307, 1.4404 suvirinto vamzdžio specifikacijos
Palik žinutę
Kas yra EN 10217-7 medžiaga?
EN 10217-7 Nurodomos suvirintų nerūdijančio plieno vamzdžių techninės tiekimo sąlygos, skirtos slėgiui ir korozinei tarnybai esant įvairioms temperatūroms. 1,4301 (304), 1,4307 (304L) ir 1,4404 (316L) klasės yra dažni Austenitiniai nerūdijantys plienai, naudojami šiems vamzdeliams, kurie gali būti gaminami su įvairiomis paviršiaus apdaila ir išbandyta, kad būtų laikomasi specifikacijų tokioms pramonės šakoms kaip maistas, farmacija ir cheminė medžiaga. Standartui reikia kiekvienos vamzdžių testų, turinčių skirtingų tikrinimo ir bandymų kategorijų parinktis.
En 10217-7 1.4301, 1.4307, 1.4404 suvirinto vamzdžio specifikacijos
| Standartas | EN 10217-7 |
|---|---|
| Vamzdžio tipas | Suvirintas vamzdis |
| Pažymiai | 1.4301, 1.4307, 1.4404, 1.4541, 1.4571, 1.4462 |
| Apdaila | Kaip suvirintas, atkaitinantis marinavimas, ryškus atkaitinimas, poliruotas |
| Išorinis skersmuo | 6 iki 508 mm |
| Storis | 0,5 iki 8 mm |
EN 10217-7 suvirintos nerūdijančio plieno vamzdžių specifikacijos
| Pažymys | Nr. | Lygiavertis (AISI/ASTM) | Cheminė sudėtis (maksimalus %, nebent pateiktas diapazonas) | Mechaninės savybės |
|---|---|---|---|---|
| 1.4301 | X5CRNI18-10 | 304 / TP304 | C Mažesnis arba lygus 0,07, Si mažesnis arba lygus 1,00, Mn mažesnis arba lygus 2,00, P mažesnis arba lygus 0,045, S mažesnis arba lygus 0,015, Cr 17,5–19,5, Ni 8,0–10,5 | Išeiga didesnė arba lygi 190 MPa, tempimo 500–700 MPa, pailgėjimas didesnis arba lygus 40% |
| 1.4307 | X2CRNI18-9 | 304L / TP304L | C Mažesnis arba lygus 0,030, Si mažesnis arba lygus 1,00, Mn mažesnis arba lygus 2,00, P mažesnis arba lygus 0,045, S mažesnis arba lygus 0,015, Cr 17,5–19,5, Ni 8,0–10,5 | Išeiga didesnė arba lygi 200 MPa, tempimo 500–700 MPa, pailgėjimas didesnis arba lygus 40% |
| 1.4404 | X2Crnimo17-12-2 | 316L / TP316L | C Mažesnis arba lygus 0,030, Si mažesnis arba lygus 1,00, Mn mažesnis arba lygus 2,00, P mažesnis arba lygus 0,045, S mažesnis arba lygus 0,015, Cr 16,5–18,5, Ni 10,0–13,0, MO 2.0–2,5 | Derlius didesnis arba lygus 220 MPa, tempimo 520–720 MPa, pailgėjimas didesnis arba lygus 40% |
EN 10217-7 bandymai ir patikrinimas suvirintas vamzdis
Visas patikrinimas ir bandymai, baigti suvirintais vamzdeliais, 3.1 tipo malūno bandymo sertifikatas turėtų būti pateiktas pagal EN 10204, kokybės kontrolės skyriaus garantuoja aukštos kokybės ir gerų našumų įvairiose programose.
Tempimo testas
Plokščiojimo testas
Nuotėkio sandarumo testas
Matmenų tikrinimas
Vaizdinis tyrimas
Eddy srovė
Ultragarsinis testas
Radiografinis testas
GNEE gamina suvirintus nerūdijančio plieno vamzdžius slėgio tikslams, pagaminti ir suprojektuoti pagal EN 10217 7 dalį. Suvirinti vamzdžiai yra pagaminti iš austenitinių arba austenitinių - ferito nerūdijančio plieno, su nerūdijančio plieno rūšimis, tinkančiais tik 1,4301, 1,4307, 1,4404, 1.44.1 ir 1.4571, tinkamais 1,4307, 1,4404, 1.44.1 ir 1.4571, tinkamais industrijomis, tinkamais ir 1,4307, 1,44404, 1.44.1 ir 1.4571, tinkamais industrijomis, tinkamais ir 1,4307, 1,44404, 1.44.1 ir 1.4571, tinkamais industrijomis, tinkamais ir 1,4307, 1,44404, 1.44.1 ir 1.4571. Temperatūra, taip pat žemoje - temperatūros ir aukštos - temperatūros aplinkoje. Pristatymo sąlygos apima W1R, W2RB, W2AB ir kitus paviršiaus apdorojimus, tikrinant vamzdžių patikrinimą ir bandymus, naudojant 1 bandymo kategoriją (TC1) arba 2 bandymo kategoriją (TC2).
